Cursos do Blog - Respostas 10/08


Associação de Resistores (II)

Borges e Nicolau

Para as associações abaixo (exercícios 1, 2, 3 e 4), calcule a resistência equivalente entre os terminais A e B.

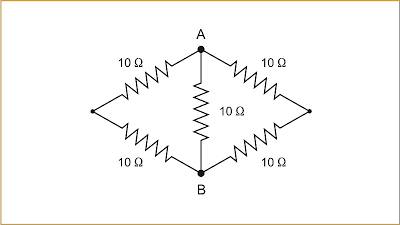

Exercício 1:


Resposta: 5 ?
x

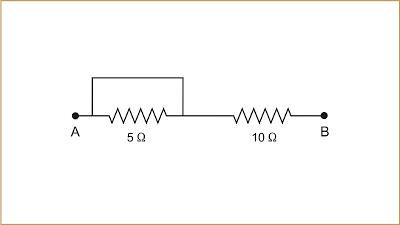

Exercício 2:

x
Dica: o resistor de 5 ?, cujos terminais estão ligados por um fio sem resistência está em curto-circuito. Ele pode ser eliminado do circuito.
x
Resposta: 10 ?
x

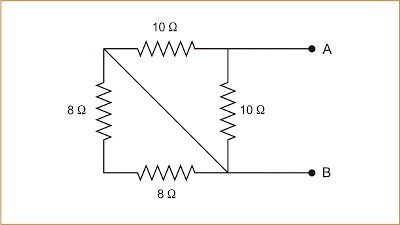

Exercício 3:


Resposta: 5 ?
x

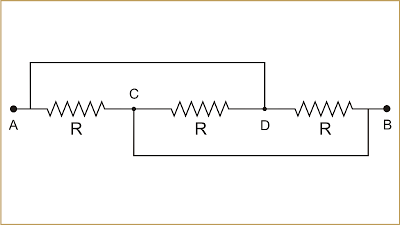

Exercício 4:
x
x
Dica: Os pontos A e D, ligados por um fio sem resistência, podem ser considerados coincidentes. O mesmo ocorre com os pontos C e B. Refaça a associação considerando A e D um único ponto, assim como C e B. A seguir, transporte os resistores. Você verá que eles estão ligados em paralelo.

Resposta: R/3
x

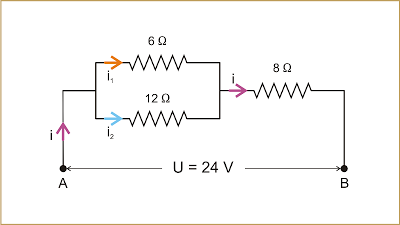

Exercício 5:
Considere o circuito abaixo.
Calcule:
a) as intensidades das correntes i, i1 e i2;
b) a potência elétrica dissipada pelo resistor de 8 ?.
x


Respostas:
a) 2 A; (4/3) A; (2/3) A;  xxb) 32 W
